Integrace Spark Testeru v Příslušenství pro výrobu drátěných kabelů : Volba napětí a citlivost na poruchu

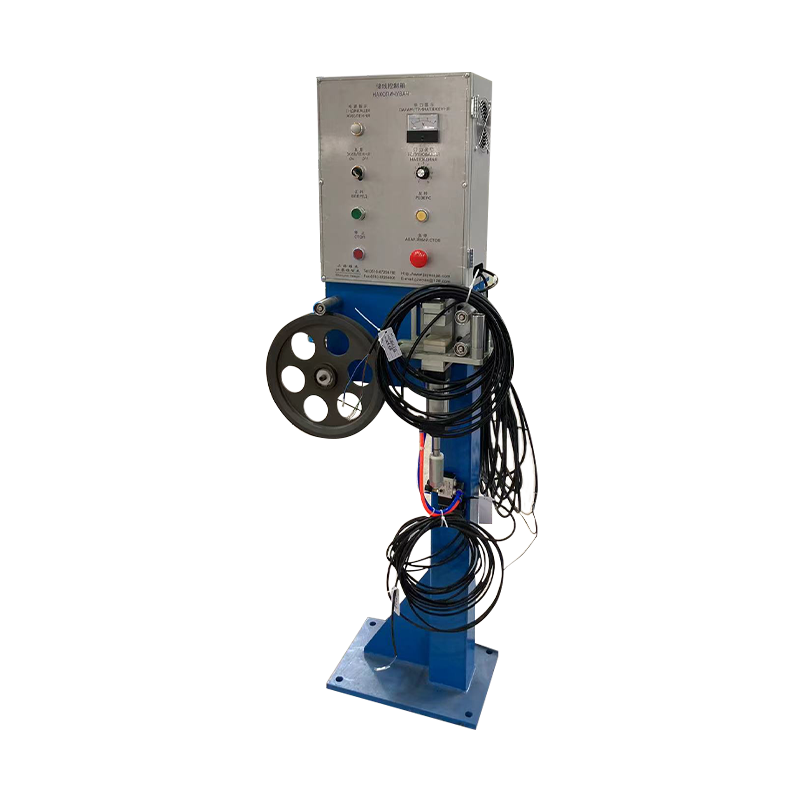

Zkoušečka jisker je jednou z provozně nejkritičtějších součástí doplňkové vybavení na jakékoli lince pro vytlačování izolovaného drátu, přesto se jeho konfigurační parametry často nastavují jednou při uvedení do provozu a nikdy se nevrací – i když se mění produktový mix a zavádějí se nové specifikace kabelů. Zkušební napětí aplikované jiskrovou zkoušečkou musí odpovídat tloušťce izolační stěny a dielektrické pevnosti materiálu každého konkrétního kabelového produktu. Použití napětí kalibrovaného pro 0,6/1kV stavebního vodiče na tenkostěnný 300V kabel spotřebiče bude generovat falešné odmítnutí z povrchových výbojů, které nejsou skutečnými chybami izolace; aplikace stejného napětí na silnostěnný kabel při rychlosti výrobní linky optimalizované pro tenčí produkt vynechá dírkové defekty, jejichž povrch je příliš malý na to, aby se ionizoval při nižší intenzitě pole. Ani jeden scénář nesplňuje kvalitu výroby a oba přímo vedou k nesprávné konfiguraci zkoušečky jisker spíše než k poruše zařízení.

Základem průmyslového standardu pro výběr napětí pro jiskrovou zkoušku je IEC 60227 a IEC 60502 pro kabely s izolací PVC a XLPE, které specifikují minimální zkušební napětí jako funkci jmenovitého napětí a tloušťky izolace. Tyto standardy však definují minimální kritéria přijatelnosti, nikoli optimální nastavení citlivosti. V praxi nastavení napětí zkoušečky jisker o 15–20 % nad standardní minimum – při setrvání pod úrovní dielektrické odolnosti izolace – výrazně zlepšuje pravděpodobnost detekce malých dírek a tenkých defektů, které by prošly při minimálním napětí. Pravděpodobnost detekce pro 50mikrometrovou dírku v 0,8mm stěnové PVC izolaci se zvyšuje z přibližně 60 % při minimálním napětí IEC na více než 95 % při 115 % minima – podstatného zlepšení kvality dosaženého pouze úpravou parametrů, bez nutnosti změny hardwaru.

Konfigurace elektrod zkoušečky jisker také ovlivňuje citlivost na poruchy způsobem, který výrobní inženýři zřídkakdy explicitně zohledňují. Elektrody typu Bead-Chain udržují konzistentní kontakt s povrchem kabelu v celém rozsahu OD produktového mixu, ale jejich segmentovaná kontaktní geometrie vytváří krátké mezery v pokrytí elektrod na každém článku perličky – mezery, které jsou typicky široké 0,5–1,5 mm a umožňují, aby dírka umístěná přesně v pozici mezery prošla testerem nedetekována. Testery s vodivým kontaktem s kapalinou tento problém s mezerou zcela odstraňují, ale vyžadují utěsněnou komoru pro kapalinu, která zvyšuje složitost údržby. U vysokorychlostních linek produkujících kabely kritické z hlediska bezpečnosti poskytuje pochopení této detekční mezery a začlenění redundantních pozic jiskrových testů – jednu před vytažením a jednu po – redundanci pokrytí, která eliminuje geometrickou detekční mezeru jako riziko kvality.

Konstrukční faktory chladicího žlabu, které ovlivňují kvalitu izolačního povrchu a rozměrovou stabilitu

Chladicí žlab ve vytlačovací lince drátěných kabelů plní funkci, která přímo určuje jak geometrickou kvalitu hotového kabelu, tak povrchový vzhled izolačního pláště – přesto se mu jako kategorii příslušenství pro výrobu drátěných kabelů dostává menší technické pozornosti než extruderu nebo křížové hlavě při specifikaci linky. Kritické konstrukční parametry chladicího žlabu jsou přesnost řízení teploty vody, geometrie vstupu žlabu, rozteč kabelových podpěr a úroveň vodní turbulence. Každý z těchto parametrů ovlivňuje jiný atribut kvality hotového kabelu a optimalizace jednoho bez ohledu na ostatní může vytvořit nové problémy s kvalitou při řešení původního.

Teplota vody ve vstupním bodě žlabu – kde se horký extrudát nejprve dostane do kontaktu s chladicím médiem – má nejpřímější vliv na kvalitu povrchu. Příliš studená vstupní voda způsobuje rychlé kalení povrchu vnějšího pláště, čímž se vytváří povrchová vrstva s vyšší krystalinitou než podkladový materiál v semikrystalických polymerech, jako je HDPE nebo LLDPE. Tato potahová vrstva má odlišné charakteristiky tepelné roztažnosti než jádro, generuje zbytkové napětí na rozhraní potah-jádro, které se může projevit jako podélné praskání povrchu při ohybu nebo jako předčasná porucha adheze pláště na zakončeních. Postupné chlazení – teplá voda v první sekci žlabu, postupně chladnější voda v následujících sekcích – snižuje teplotní gradient na rozhraní kůže-jádro a vytváří rovnoměrnější profil krystalinity v tloušťce izolační stěny.

Vliv parametrů chladicího žlabu na atributy kvality kabelu

Vstupní geometrie chladicího žlabu – konkrétně vzdálenost mezi výstupem z formy a prvním kontaktem s vodou – se nazývá suchá zóna nebo vzduchová mezera. Tato mezera umožňuje povrchu extrudátu vyvinout dostatečnou strukturální tuhost před kontaktem s vodou, takže se kabel nedeformuje v prvním podpěrném bodě. U měkkých kompozitních plášťů na kabelech s velkým průměrem způsobuje neadekvátní délka suché zóny ploché kontaktní místo na prvním žlabovém vedení, které je trvalé a kosmeticky nepřijatelné. Příliš dlouhé vzdálenosti suchých zón umožňují gravitaci působit na měkký extrudát předtím, než vstoupí do vody, což vytváří oválnost v průřezu, kterou nelze korigovat po proudu. Optimální délka suché zóny musí být stanovena empiricky pro každou kombinaci velikosti směsi a kabelu a měla by být konfigurovatelným parametrem v návrhu žlabu spíše než pevným konstrukčním rozměrem.

Výběr navijáku a Caterpillar odtahu: Když je každý typ doplňkového vybavení lepší volbou

Odtahová jednotka je prvkem pro řízení rychlosti vytlačovací linky – nastavuje rychlost výroby a určuje poměr tažení mezi výstupem matrice a hotovým průměrem kabelu. Běžně se používají dvě zásadně odlišné konstrukce vytahování: vytahování s navijákem, které využívá víceotáčkový obal kolem hnaného kola k vytvoření tažné síly prostřednictvím tření, a odtahování housenky, které sevře kabel mezi dvěma protilehlými pásovými pásy a táhne přímým mechanickým uchopením. Výběr mezi těmito dvěma typy příslušenství má významné důsledky pro kvalitu povrchu, stabilitu v tahu a rozsah velikostí kabelů, které může daná linka pojmout bez změn nástrojů – přesto je rozhodnutí často učiněno na základě samotných kapitálových nákladů spíše než na systematické analýze požadavků aplikace.

Vytahování navijáku generuje tažnou sílu prostřednictvím tření mezi povrchem lanka a vřetenovým kolem – tažná síla je úměrná normální kontaktní síle a koeficientu tření mezi pláštěm lanka a povrchem kola podle rovnice navijáku. Protože kabel ovíjí více závitů kolem navijáku, kontaktní síla je rozložena na velkou plochu, čímž se minimalizuje kontaktní tlak a vytahování navijáku je preferovanou volbou pro kabely s měkkými, snadno označitelnými směsmi pláště, jako je TPE, silikon a ultraflexibilní PVC. Omezení vytahování navijáku spočívá v tom, že víceotáčkový obal vyžaduje, aby kabel měl dostatečnou flexibilitu, aby se přizpůsobil zakřivení kola navijáku – kabely s velkým průměrem a vysokou tuhostí nemohou dosáhnout přiměřeného úhlu navinutí na praktickém průměru kola navijáku, takže vytahování housenek je jedinou schůdnou možností pro kabely nad přibližně 25 mm vnějšího průměru.

Tahače Caterpillar vyvíjejí tažnou sílu prostřednictvím přímého kontaktu pásu s kabelem po celé délce kontaktu pásu. Upínací síla se nastavuje nastavením napnutí řemenu, které určuje jak schopnost tažné síly, tak i přítlak na povrch kabelu. U kabelů s měkkým pláštěm způsobuje nadměrná upínací síla pásu trvalé povrchové otisky z geometrie okraje pásu – závada, která je zvláště problematická u kabelů s hladkým povrchem, kde je jakékoli označení povrchu kosmeticky nepřijatelné. Správná housenková konfigurace pro měkké kabely vyžaduje širší pásové podložky, snížený upínací tlak a povrchový materiál pásu s vysokým koeficientem tření, ale nízkou tvrdostí – typicky patentovanou polyuretanovou formulaci spíše než standardní pryžové pásy.

Strategie umístění laserového měřiče průměru: Proč poloha na lince určuje, co můžete ovládat

Laserový měřič průměru je standardní položkou příslušenství pro výrobu drátěných kabelů na moderních vytlačovacích linkách, ale hodnota, kterou poskytuje, závisí kriticky na tom, kde je umístěn vzhledem k výstupu z matrice, chladicímu žlabu a odtahu. Poloha měřidla určuje jak typ dostupné procesní zpětné vazby, tak transportní zpoždění mezi procesní poruchou a její detekcí – faktory, které definují, co může signál průměru realisticky řídit a jaké defekty se vyskytnou, než může řídicí systém reagovat.

Měřidlo umístěné bezprostředně za výstupem z matrice – v suché zóně před chladicím žlabem – měří průměr horkého extrudátu před rozměrovou stabilizací. Tato poloha poskytuje nejrychlejší zpětnou vazbu pro centrování matrice a řízení výstupu extrudéru, ale měří průměr, který se bude měnit během ochlazování v důsledku tepelné kontrakce. Průměr za tepla v této poloze je typicky o 3–8 % větší než konečný ochlazený průměr v závislosti na koeficientu tepelné roztažnosti směsi a řídicí systém musí použít korekční faktor závislý na teplotě, aby uvedl údaj na teploměru do vztahu k cílové konečné OD. Bez této korekce bude měřidlo horké zóny produkovat kontrolní akce založené na nesprávných referencích průměru, které potenciálně posouvají proces od cíle spíše než k němu.

Měřidlo umístěné za plným chladicím žlabem měří konečný průměr okolní teploty – hodnotu, kterou bude měřit zákazník a kterou vyžaduje standardní specifikace. Tato poloha poskytuje nejpřesnější a přímo relevantní měření průměru, ale zavádí přepravní zpoždění rovnající se době průchodu žlabu, která při rychlosti linky 100 m/min a žlabu 6 metrů je 3,6 sekundy. Během tohoto zpoždění již proces vytlačování vyrobil 6 metrů kabelu o aktuálním průměru, než řídicí systém obdrží jakoukoli zpětnou vazbu. U linek, kde se změny průměru vyvíjejí postupně – z progresivního znečištění sítového bloku nebo postupné změny viskozity směsi – je toto zpoždění přijatelné. U linek, kde dochází k náhlým změnám průměru – z nárazové události ve vytlačovacím stroji nebo přechodového napětí na odtahu – zpoždění znamená, že je vyrobena značná délka kabelu, který nesplňuje specifikace, než je možné provést jakékoli nápravné opatření.

• Strategie dvou měřidel: Umístění jednoho měřidla do horké zóny pro rychlou detekci poruch procesu a jednoho měřidla za chladicí žlab pro konečné ověření rozměrů poskytuje rychlou reakci na náhlé poruchy a přesné dlouhodobé řízení průměru – měřidlo horké zóny spouští okamžitou nápravnou akci, zatímco měřidlo studené zóny ověřuje výsledek korekce a upravuje korekční faktor horké zóny na základě skutečné tepelné kontrakce pozorované ve výrobě
• Poloha sledování excentricity: Monitor excentricity – který vyžaduje, aby kabel procházel vodní spojkou pro měření tloušťky stěny ultrazvukem – musí být umístěn v chladicím žlabu, zatímco je plášť stále částečně měkký, obvykle 1–2 metry do žlabu, aby poskytoval účinnou zpětnou vazbu vystředění matrice, než plášť ztuhne; měření excentricity po žlabu může již vytvořenou závadu pouze potvrdit, nikoli jí zabránit
• Požadavky na ochranu měřidla: Teploměry fungují v prostředí páry, směsných výparů a občasného rozstřiku směsi – minimální krytí IP65 s přetlakovým vzduchem na okénka čočky je zásadní; měřidla určená pro čisté prostory nebo okolní průmyslová prostředí zaznamenají rychlou kontaminaci čoček a kalibrační posun v prostředí vytlačovací zóny

Správa paketů sít a lámacích desek: Intervaly údržby a monitorování poklesu tlaku

Síťové pakety a přerušovací desky jsou položky příslušenství pro výrobu drátěných kabelů, které přímo ovlivňují kvalitu taveniny, stabilitu vytlačovacího tlaku a v konečném důsledku integritu izolace – přesto patří k nejvíce nekonzistentně spravovaným spotřebním komponentům při operacích vytlačování kabelů. Primární funkcí sítového bloku je filtrovat nečistoty a gelové částice z taveniny polymeru předtím, než vstoupí do matrice s křížovou hlavou; přerušovací deska poskytuje strukturální podporu pro síta a také slouží k přeměně rotačního toku taveniny ze šneku na lineární tok vhodný pro rovnoměrný vstup do formy. Jak se v sítovém bloku hromadí filtrované částice, zvyšuje se průtokový odpor, což způsobuje postupné zvyšování tlaku taveniny před sítem. Tento nárůst tlaku je primárním indikátorem stavu síta – ale často je ignorován nebo nesprávně interpretován, dokud se tlakový rozdíl nestane natolik závažným, že způsobí nestabilitu vytlačování nebo prasknutí síta.

Stanovení intervalu výměny síta založeného na tlakovém rozdílu spíše než na uplynulém čase je technicky správný přístup a vytváří konzistentnější kvalitu taveniny než časové intervaly. Nastavená hodnota tlakového rozdílu – obvykle 20–40 barů nad základním tlakem čistého síta pro aktuální sloučeninu a výstupní rychlost – spustí doporučení změny síta dříve, než je nárůst tlaku dostatečně velký, aby ovlivnil homogenitu taveniny nebo způsobil rázovou vlnu. Časové intervaly jsou naproti tomu kalibrovány na nejhorší případ míry kontaminace používané směsi a naplánují změny obrazovky příliš často u čistých směsí a příliš zřídka u vysoce kontaminovaných směsí obsahujících přebroušení – vytvářejí buď zbytečné prostoje nebo skutečné problémy s kvalitou v závislosti na tom, jakým způsobem se míra kontaminace odchyluje od předpokladu intervalu.

Společnost Shanghai Yessjet Precise Machinery Co., Ltd., založená v Šanghaji v roce 2002 s investicemi z Tchaj-wanu a rozšířená prostřednictvím společnosti Jiangsu Yessjet Precise Machinery Co., Ltd. v Yixing, Wuxi v roce 2017, zahrnuje monitorování tlaku taveniny s trendem diferenčního tlaku do standardního řídicího systému linek na všech vytlačovacích linkách, které vyrábí. Tlakový rozdíl mezi zónou válce proti proudu a vstupem křižáku je nepřetržitě zaznamenáván a řídicí HMI zobrazuje graf trendu, který umožňuje operátorům předpovídat zbývající životnost síta na základě aktuální rychlosti nárůstu tlaku – což umožňuje plánované změny síta během plánovaných přestávek ve výrobě spíše než nouzové změny během sérií, které produkují zmetkovitost a počáteční odpad. Tato integrace správy obrazovky do řídicího systému linky je příkladem toho, jak monitorování příslušenství, pokud je správně začleněno do celkové architektury řízení výroby, převádí reaktivní údržbu na předvídatelný, plánovaný krok procesu, který spíše podporuje, než narušuje kontinuitu výroby.

Specifikace systému odsávání výparů pro vytlačování kabelů: proudění vzduchu, rychlost zachycení a požadavky specifické pro sloučeninu

Systémy odsávání kouře jsou kategorií příslušenství pro výrobu drátěných kabelů, která je zřídka specifikována se stejnou přísností jako u procesního zařízení, a to navzdory přímým důsledkům nedostatečného odsávání jak na zdraví obsluhy, tak na kvalitu produktu. Extruze kabelu vytváří profily výparů specifické pro sloučeniny, které se výrazně liší složením, objemovou rychlostí a toxikologickými charakteristikami mezi PVC, LSZH, XLPE a speciálními směsmi. Jediný generický extrakční systém navržený na základě objemových rychlostí výparů PVC bude výrazně poddimenzován pro sloučeniny LSZH, které uvolňují podstatně vyšší objemy výparů během zpracování kvůli obsahu minerálního plniva a vedlejším produktům rozkladu systémů zpomalujících hoření na bázi trihydrátu hlinitého a hydroxidu hořečnatého používaných v těchto materiálech.

Kritickým technickým parametrem pro účinnost odsávacího systému je rychlost zachycování – rychlost vzduchu u zdroje výparů (čela trysky, oblast křížové hlavy a výstupní zóna horkého kabelu) potřebná pro strhávání a transport výparů do odsávacího potrubí předtím, než se rozptýlí do pracovního prostředí. Pro aplikace vytlačování kabelů se požadovaná rychlost zachycování na čele lisovnice typicky pohybuje od 0,5 do 1,0 m/s v závislosti na rychlosti emise směsných výparů a geometrii odsávacího krytu. Digestoře, které jsou umístěny příliš daleko od zdroje výparů – dokonce i o 100–150 mm za návrhovou vzdáleností – zaznamenají snížení rychlosti zachycení o 40–60 % v místě zdroje v důsledku nepřímé kvadratické závislosti mezi vzdáleností digestoře a účinností zachycení, díky čemuž je odsávací systém prakticky nefunkční, přestože pracuje při plném projektovaném proudění vzduchu.

• Extrakce PVC směsi: Primárním problémem je chlorovodík (HCl) a páry změkčovadla – vyžaduje potrubí odolné proti korozi (vyložené z nerezové oceli nebo PVC), materiály oběžného kola ventilátoru odolné vůči kyselinám a stupeň mokré pračky nebo filtru s aktivním uhlím k neutralizaci HCl před vypuštěním výfukových plynů
• Extrakce sloučeniny LSZH: Vyšší celkový objem výparů než PVC; produkty rozkladu minerálních plniv zahrnují jemné částice, které vyžadují látkový filtr nebo HEPA stupeň za primární extrakční jednotkou, aby se zabránilo úniku částic – samotné standardní uhlíkové filtry jsou pro kouřové profily LSZH nedostatečné
• Extrakce XLPE (peroxidové síťování): Metan a acetofenon jsou primárními vedlejšími produkty rozkladu dikumylperoxidu – oba jsou hořlavé ve zvýšených koncentracích, což vyžaduje motory ventilátorů s hodnocením ATEX a nejiskřící oběžná kola v extrakčním systému obsluhujícím síťovací linky XLPE
• Extrakce silikonového kaučuku: Primárními emisemi jsou cyklické siloxanové páry – mají nízkou toxicitu, ale snadno kondenzují v chladnějších částech potrubí a vytvářejí lepkavou usazeninu, která postupně zmenšuje průřez potrubí a zvyšuje pokles tlaku v systému; odsávací potrubí pro silikonové potrubí vyžaduje přístupové panely v nízkých bodech a plánované intervaly čištění, aby se zabránilo hromadění usazenin

Extrakční systém, který je správně specifikován při uvedení do provozu, ale není udržován, se během 6–18 měsíců na nepřetržitě fungující lince pro vytlačování kabelů sníží na neúčinný výkon. Zatížení filtračního média, opotřebení ložisek ventilátoru, hromadění usazenin v potrubí a posun polohy krytu při přístupu k lince kvůli údržbě, to vše přispívá k postupnému snižování účinnosti zachycování. Začlenění měření průtoku vzduchu odsávacím systémem – pomocí jednoduché kontroly anemometru na čele digestoře – do čtvrtletní rutiny údržby poskytuje objektivní potvrzení výkonu odsávání bez potřeby speciálního měřicího zařízení a identifikuje degradaci dříve, než dosáhne úrovně, která má důsledky pro zdraví nebo kvalitu produktu.
