Aktivní regulace napětí v Výplatní zařízení s motorizovaným drátěným kabelem : Jak se liší od pasivního brzdění

Základní rozdíl mezi motorizovanými a pasivními systémy odvíjení spočívá v tom, jak se vytváří a udržuje zpětné napětí během procesu odvíjení. Pasivní systémy – magnetické práškové brzdy, třecí kotoučové brzdy nebo mechanické brzdové mechanismy – aplikují pevný nebo ručně nastavitelný odporový moment na hřídel cívky, přičemž se spoléhají na mechanickou brzdu, která vytváří napětí v drátu, když je taženo následným procesem. Tento přístup funguje adekvátně v podmínkách ustáleného stavu, ale předvídatelně selže ve dvou nejkritičtějších okamžicích každé výrobní série: zrychlení z klidu a zpomalení do zastavení. Při akceleraci znamená setrvačnost plné těžké kabelové cívky, že brzdný moment potřebný k udržení cílového napětí je výrazně vyšší než při ustáleném běhu – pasivní brzda nastavená na ustálené napětí umožní vytvoření uvolněné smyčky během zrychlení, která se poté napne, když se rychlost po proudu stabilizuje a vytvoří napínací špičku, která může zcela prodloužit jemné vodiče nebo přerušit.

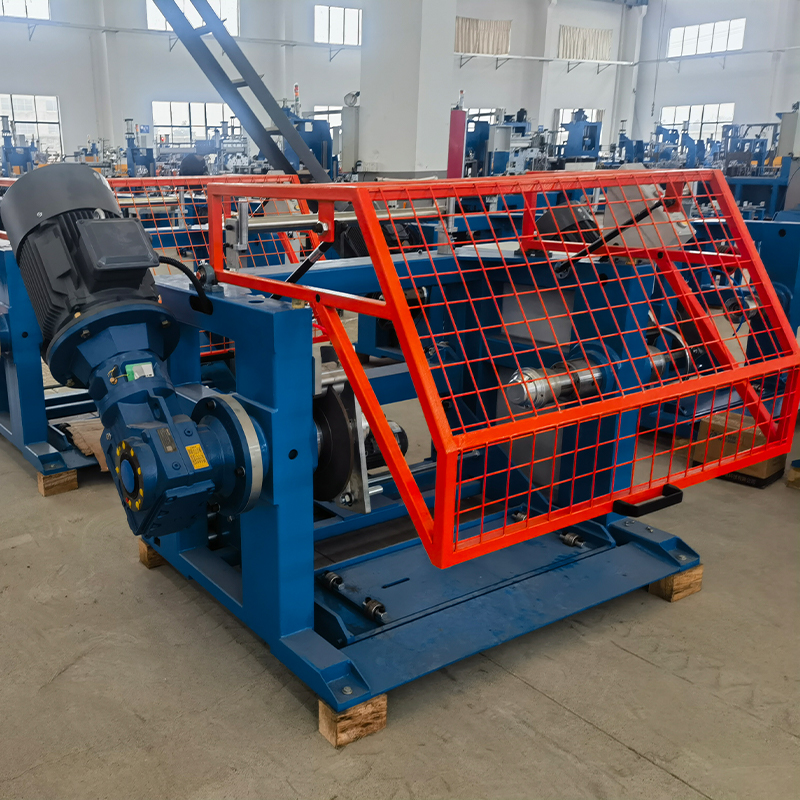

Zařízení pro odvíjení lanka s motorem to řeší aktivním pohonem cívky ve směru odvíjení řízeným točivým momentem, který kompenzuje setrvačnost cívky během fází zrychlování a zpomalování. Pohonný systém – obvykle vektorově řízený střídavý motor nebo servopohon – přijímá referenci rychlosti z výstupního vedení a aplikuje příkaz točivého momentu vypočítaný tak, aby udržoval vyrovnávací válec v jeho cílové poloze v celém rozsahu otáček. Když se výstupní vedení zrychlí, motorizovaný odvíjecí pohon zvýší svůj výstupní točivý moment, aby proaktivně odvíjel kabel, místo aby čekal, až tanečník klesne a signalizuje nedostatek napětí. Výsledkem je profil napětí, který zůstává v rozmezí ±5 % nastavené hodnoty v rámci celé obálky zrychlení a zpomalení – úroveň kontroly, kterou pasivní systémy nemohou dosáhnout na cívkách kabelů s velkým průměrem a vysokou setrvačností.

Shanghai Yessjet Precise Machinery Co., Ltd. integruje algoritmy kompenzace setrvačnosti do konfigurace pohonu svého motorizovaného drátového odvíjecího zařízení, kalibrovaného na skutečný průměr cívky a rozsah hmotnosti specifikovaný pro každou instalaci. Parametry kompenzace setrvačnosti se nastavují během uvádění do provozu pomocí testu řízené akcelerační rampy a výsledná stabilita tahu se ověřuje oproti cílovému obalu před uvedením linky do výroby – zajišťuje, že výkonnostní charakteristiky splňují procesní požadavky od prvního výrobního cyklu, spíše než vyžadují rozšířené ladění pokusů a omylů operátory zákazníka.

Kompenzace průměru cívky: Proč bez ní dochází k posunu vypláceného napětí

Cívka kabelu odvíjená na motorizovaném odvíjecím stroji mění svůj efektivní průměr nepřetržitě po celou dobu běhu – počínaje průměrem vnější vrstvy a klesajícím k průměru jádra, jak se kabel spotřebovává. Pro typickou velkou průmyslovou cívku může tato změna průměru představovat poměr 3:1 až 5:1 mezi plným a prázdným stavem. Pokud odvíjecí pohon udržuje konstantní nastavenou rychlost otáčení, spíše než aby kompenzoval tuto změnu průměru, výstupní rychlost lineárního kabelu se bude úměrně snižovat, jak se cívka vyprazdňuje, což přinutí následný proces buď přijmout proměnnou rychlost posuvu, nebo se spolehnout na vyrovnávací paměť akumulátoru, která absorbuje deficit. Na vytlačovacích linkách, kde rychlost posuvu vodiče přímo ovlivňuje tloušťku stěny izolace, se nekompenzovaná změna průměru ve výplatě promítá do progresivního nárůstu tloušťky stěny, jak se cívka vyprazdňuje – závada, která se vyvíjí dostatečně pomalu, aby prošla počátečními kontrolami kvality, ale selhává při statistickém vzorkování po celé délce cívky.

Správným inženýrským přístupem je kontinuální odhad průměru cívky s automatickou korekcí rychlosti aplikovanou na pohon odvíjení. Odhad průměru lze implementovat pomocí tří metod, z nichž každá má různé charakteristiky přesnosti a hardwarové požadavky:

• Integrace pozice tanečníka: Posun válečku tanečníka je integrován v průběhu času pro odhad spotřebované délky kabelu, která je kombinována se známou geometrií cívky pro výpočet aktuálního průměru vinutí – efektivní pro konzistentní geometrii cívky, ale kumuluje chyby, pokud je tanečník provozován v blízkosti svých limitů po delší dobu
• Výpočet poměru rychlosti: Poměr mezi rychlostí kodéru odvíjecí cívky a rychlostí odvíjecího kodéru se používá k výpočtu efektivního průměru odvíjení v reálném čase – přesné a samočinné, ale vyžaduje spolehlivý signál rychlosti z následného procesu, který je synchronizován s regulátorem odvíjení.
• Přímé optické měření: Laserový snímač vzdálenosti nebo ultrazvukový snímač měří aktuální vnější průměr cívky přímo – metoda s nejvyšší přesností, nezávislá na akumulované chybě výpočtu, ale zvyšuje náklady na hardware snímače a vyžaduje ochranu před prachem z kabelů a kontaminací maziva v oblasti měření

V praxi metoda výpočtu poměru rychlosti pro většinu nabízí nejlepší rovnováhu mezi přesností a jednoduchostí implementace Automatický výplatní stroj na drátěný kabel instalací. Rychlost aktualizace kompenzace by měla být dostatečná pro sledování změn průměru mezi jednotlivými vrstvami vinutí – u typického kabelu s izolovaným průměrem 1,5 mm na cívce s příčnou šířkou 400 mm představuje každá vrstva změnu průměru přibližně 0,003 mm, což vyžaduje rychlost aktualizace alespoň jeden výpočet na otáčku cívky, aby byla zachována přesnost kompenzace do 0,5 % skutečného průměru.

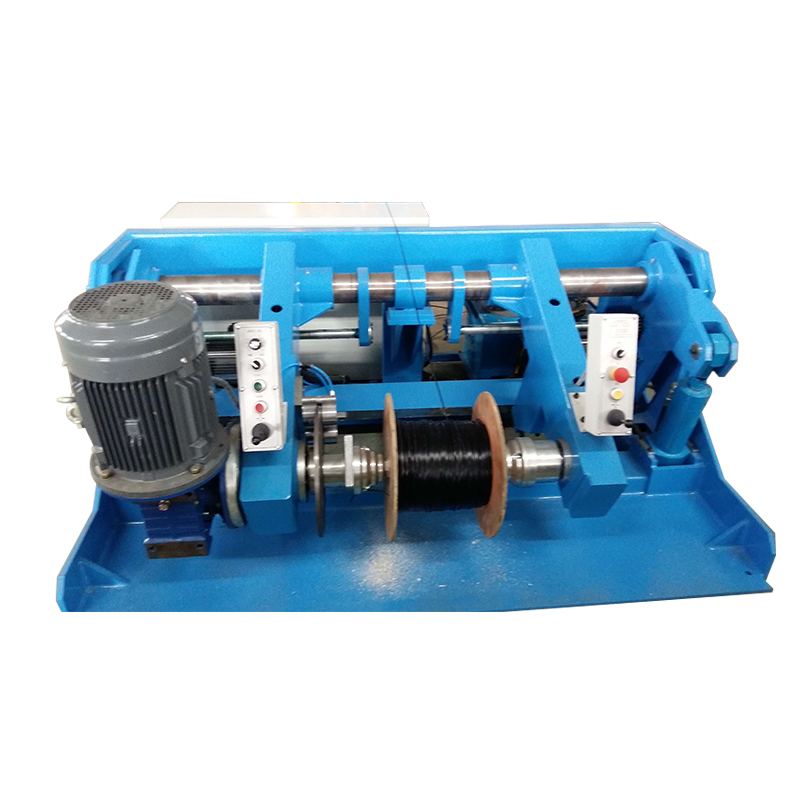

Zatížení cívky a vyrovnání: Mechanické faktory, které určují rovnoměrnost tahu

Nerovnoměrnost tahu v zařízení pro odvíjení motorizovaného drátěného kabelu je často připisována problémům s řídicím systémem, když je skutečnou hlavní příčinou mechanické vychýlení v montážním bodě cívky. Cívka namontovaná s osou otáčení nekolmou ke směru odvíjení – dokonce o 1 až 2 stupně – vytváří sinusové kolísání napětí při frekvenci vinutí, když se kabel během odvíjení střídavě táhne směrem k a od čela příruby. Toto zvlnění napětí se objeví na tanečním válci jako rytmická oscilace, kterou smyčka řízení napětí nemůže potlačit, protože frekvence rušení odpovídá nebo překračuje šířku pásma regulační smyčky. Výsledné kolísání napětí je typicky 8–15 % od špičky ke špičce při frekvenci vinutí a nereaguje na úpravy PID ladění, což operátory vede k nesprávnému závěru, že zdrojem problému je řídicí systém.

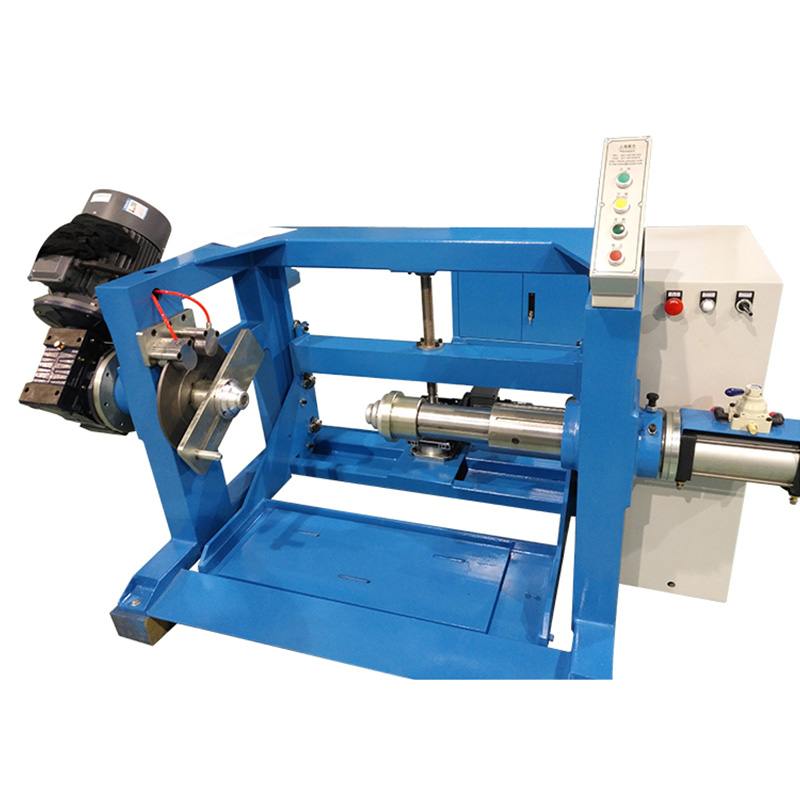

Správné vyrovnání cívky vyžaduje jak axiální kolmost, tak boční vystředění cívky vzhledem ke směru odvíjení. Axiální kolmost je nastavena geometrií odvíjecího rámu a vyrovnáním bloku ložiska hřídele cívky – ověřeno pomocí číselníkového úchylkoměru, který se pohybuje podél čela příruby cívky, zatímco se hřídel otáčí rukou. Boční centrování zajišťuje, že lanko vystupuje z cívky pod správným úhlem pro první vodicí očko, čímž se minimalizuje úhel flotily – úhel mezi výstupním bodem lanka na cívce a středovou osou prvního vodítka – který by měl být udržován pod 1,5 stupně, aby se zabránilo opotřebení příruby a oděru okrajů na nejvzdálenějších vrstvách lanka.

Běžné chyby montáže cívky a jejich vlivy napnutí

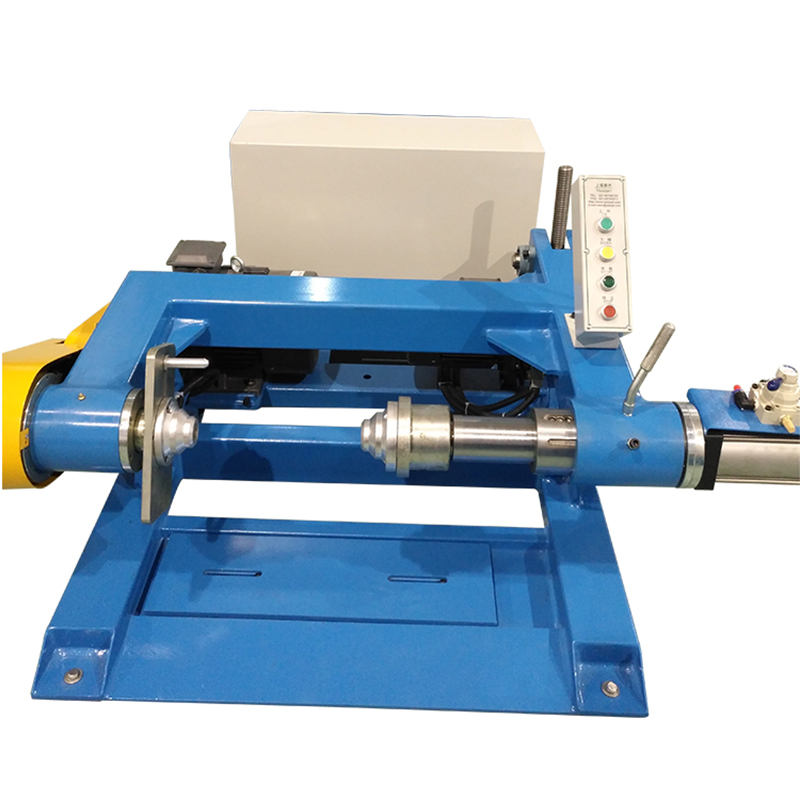

Návrh sekvence výměny cívky: Minimalizace prostojů bez kompromisů v ovládání napětí

Událost výměny cívky – přechod z vyčerpané cívky na novou plnou cívku na automatickém odvíjecím stroji s drátěným kabelem – je nejrizikovějším momentem v provozním cyklu odvíjecího systému jak z hlediska kontinuity výroby, tak z hlediska řízení napětí. Na linkách bez vyhrazeného akumulátoru výměny cívky se musí následný proces zcela zastavit po dobu trvání sekvence výměny, která u systému s manuálně naloženým systémem obvykle trvá 3 až 8 minut v závislosti na hmotnosti cívky a dostupnosti manipulačního zařízení. U kontinuálně běžící vytlačovací linky vyžaduje i 3minutové zastavení počáteční proplachování a stabilizaci, než se kvalita produktu vrátí ke specifikacím – což ve skutečnosti činí celkovou ztrátu výroby na jednu výměnu cívky 8 až 15 minut použitelného výstupu.

Systémy letmého spoje – které spojují konec vyčerpané cívky s vedením nové cívky, když jsou obě v pohybu – eliminují tuto ztrátu výroby, ale vyžadují přesnou koordinaci časování mezi akčním členem spoje, pohonem odvíjení a systémem akumulátoru. Ke spojení musí dojít, když akumulátor uvolňuje svou uloženou délku kabelu, aby se udržela rychlost linky po proudu během chvilkového zastavení vyčerpané cívky. Pokud kapacita akumulátoru není dostatečná k pokrytí celé doby spojování, následný proces zaznamená výpadek tahu, který způsobí, že vytlačovací křižák zaznamená chvilkové snížení napětí – což potenciálně umožní vodiči vychýlit se mimo střed v matrici a vytvořit délku excentrické izolace, která musí být sešrotována.

• Rozměry akumulátoru pro letmý spoj: Délka zdvihu akumulátoru musí uložit alespoň 1,5násobek výstupu kabelu během maximální očekávané doby sekvence spojování, přičemž dalších 50% rezervy zohledňuje odchylky v době odezvy operátora a době cyklu spojovací hlavy ve výrobních podmínkách
• Spolehlivost detekce ocasu: Optické nebo indukční senzory, které detekují stav téměř vyprázdnění cívky, musí spustit signál zahájení spojování s dostatečným předstihem – obvykle když na cívce zůstanou 2 až 3 vrstvy kabelu – aby akumulátor mohl vybudovat svou plnou úložnou kapacitu ještě před začátkem spojování.
• Nová předzrychlení cívky: Nový pohon cívky by měl urychlit čerstvou cívku tak, aby odpovídala aktuální povrchové rychlosti vlasce, než se spojka spojí – spojování na stacionární nebo pomalu se pohybující cívce vytváří tahový impuls, když spojovací bod přechází ze staré cívky na novou, což potenciálně zlomí spoj na jemném drátu
• Restabilizace napětí po sváření: Po spojení vyžaduje regulační smyčka odvíjecího napětí periodu opětovné stabilizace, protože přechází ze staré charakteristiky setrvačnosti cívky na novou plnou cívku – řídicí systém by měl použít měkký přechod v parametrech kompenzace setrvačnosti spíše než okamžitou skokovou změnu, aby se zabránilo překmitu

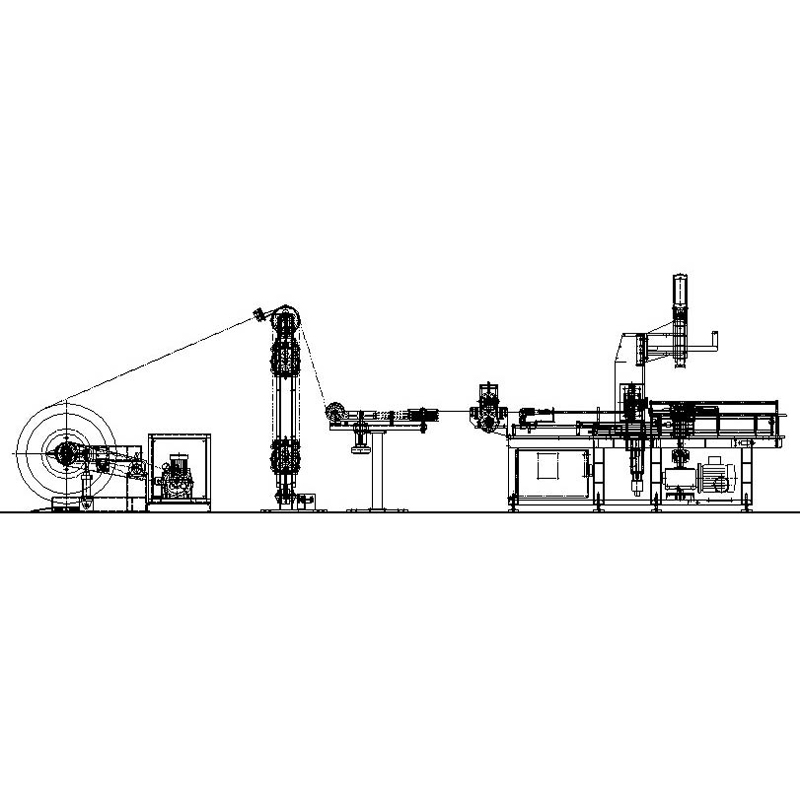

Integrace motorizovaného lanového odvíjecího stroje s řídicími systémy vytlačovací linky

Motorizovaný odvíječ kabelů fungující jako samostatná jednotka – s vlastní nezávislou nastavenou hodnotou napětí a regulační smyčkou tanečníka – představuje neodmyslitelný konflikt se systémem řízení rychlosti vytahování vytlačovací linky. Oba systémy se pokoušejí regulovat napětí kabelu ve svých příslušných bodech: odvíjení udržuje napětí proti proudu na vstupu vodiče a vytahování udržuje napětí po proudu na výstupu izolovaného kabelu. Pokud tyto dvě řídicí smyčky nejsou koordinovány prostřednictvím sdíleného komunikačního spojení, mohou vstoupit do konfliktní oscilace, kde odplata zvyšuje napětí v reakci na pokles tanečníka, zatímco vytahování současně snižuje rychlost v reakci na zvýšení napětí – vytváří trvalou interakci tam a zpět, kterou nemůže žádná smyčka vyřešit nezávisle.

Správným integračním přístupem je hierarchická řídicí architektura, kde hlavní PLC vytlačovací linky poskytuje referenci rychlosti pro pohon motorizovaného drátového odvíjecího zařízení jako dopředný signál, přičemž regulační smyčka polohy odvíječe působí jako úprava trimu nad hlavní referenční rychlostí spíše než jako nezávislý regulátor rychlosti. V této konfiguraci měnič proaktivně sleduje rychlost linky prostřednictvím dopředného signálu a taneční smyčka potřebuje pouze korigovat nesoulad zbytkové rychlosti – snižuje požadavek na šířku pásma a eliminuje potenciál pro interakci smyčky. Komunikační spojení mezi hlavním PLC linky a pohonem odměňování by mělo používat deterministický protokol fieldbus — PROFIBUS, EtherNet/IP nebo PROFINET — s dobou cyklu pod 10 milisekund, aby bylo zajištěno, že dopředný signál bude doručen dostatečně včas, aby byl účinný během ramp zrychlení linky.

Společnost Shanghai Yessjet Precise Machinery Co., Ltd. byla založena v Šanghaji v roce 2002 a rozšířena prostřednictvím Jiangsu Yessjet Precise Machinery Co., Ltd. v Yixingu v roce 2017, Shanghai Yessjet Precise Machinery Co., Ltd. navrhuje odvíjecí zařízení s motorizovaným drátěným kabelem se schopností nativní integrace pro řídicí platformy vytlačovacích linek, včetně nejběžněji používaných platforem pro řízení vytlačovacích linek a kabelů řady SR, Siemens a Qsub. Allen-Bradley ControlLogix. Rozhraní frekvenčního měniče je předkonfigurováno tak, aby akceptovalo hlavní rychlostní referenci prostřednictvím příslušného protokolu fieldbus, přičemž parametry vyrovnávací smyčky tanečníka jsou z výroby nastaveny na stabilní počáteční konfiguraci, kterou mohou operátoři doladit na místě, aniž by vyžadovali odborné znalosti programování frekvenčního měniče. Tento integrační přístup zkracuje dobu uvádění do provozu u nových instalací linek a odstraňuje problémy s interakcí ovládání, které jsou běžné, když se ke stávající vytlačovací lince přidá výplatní zařízení od různých dodavatelů bez technické koordinace řídicí architektury.

Výběr požadované hodnoty napětí pro různé materiály vodičů a měřidla

Volba správného nastavení napětí na automatickém odvíjecím stroji pro drátěný kabel není záležitostí výběru pohodlné střední hodnoty v rámci provozního rozsahu stroje – jde o výpočet specifický pro materiál, který vyvažuje tři protichůdné požadavky: dostatečné napětí pro udržení přímosti vodiče a zabránění vrčení odvíjení cívky, dostatečně nízké napětí, aby se zabránilo prodloužení vodiče za mez pružnosti vysunutí, a dostatečně stabilní napětí v rámci vytažení vodiče. Každý z těchto požadavků klade jiné omezení na okno přijatelného napětí a průsečík všech tří omezení definuje správný provozní rozsah pro danou specifikaci vodiče.

Prodloužení vodičů je nejkritičtějším omezením pro vodiče s jemným průřezem a vodiče s vysokou čistotou. Když odvíjecí napětí překročí proporcionální limit vodiče – úroveň napětí, pod kterou je deformace plně elastická – dochází k trvalému prodloužení, zmenšuje se plocha průřezu vodiče a zvyšuje se jeho odpor na jednotku délky. U bezkyslíkatých měděných (OFC) vodičů je proporcionální limit nižší než u standardní elektrolyticky houževnaté mědi (ETP), což znamená, že nastavené hodnoty napětí přijatelné pro standardní drát mohou způsobit měřitelné prodloužení na OFC vodičích stejné tloušťky. Mez napětí v Newtonech pro daný vodič lze vypočítat z meze proporcionálního napětí (typicky 30–40 % meze kluzu pro konzervativní provozní rozpětí) vynásobené plochou průřezu vodiče – výpočet, který by měl být proveden pro každou specifikaci vodiče, spíše než se předpokládat, že se měří lineárně s hmotností vodiče.

Tyto hodnoty slouží jako technické výchozí body a musí být ověřeny s údaji o mechanických vlastnostech konkrétního dodavatele vodiče pro skutečnou výrobní šarži. Mechanické vlastnosti vodičů se liší mezi dodavateli a mezi výrobními šaržemi od stejného dodavatele – zejména u lankových vodičů, kde jednotlivé parametry tažení drátu ovlivňují konečnou mez kluzu pramene. Sestavení protokolu ověření tahu – včetně krátkého zkušebního běhu při navrhovaném nastavení, po kterém následuje měření odporu na metr délky vzorku – poskytuje potvrzení, že provozní napětí je v elastickém rozsahu pro skutečný materiál, který se zpracovává, spíše než se spoléhat pouze na nominální materiálové specifikace.
