Výběr nástrojů na konci ramene pro Robotický paletizátor Systémy manipulující se stočeným kabelem

Nástroj end-of-arm (EOAT) na robotickém paletizátoru je jedinou komponentou, která je nejvíce zodpovědná za to, zda systém skutečně splňuje cíle doby cyklu a přesnosti umístění ve výrobě – přesto se mu během fáze specifikace dostává mnohem menší technické pozornosti než samotnému ramenu robota. Pro výrobce kabelů je tato výzva obzvláště naléhavá, protože stočený kabel představuje mechanicky nepohodlné užitečné zatížení: je kulatý, relativně deformovatelný, má proměnlivý vnější průměr napříč řadou produktů a často se vyskytuje v nekonzistentních polohách a orientacích na vstupním dopravníku. Uchopovač navržený pro pevné kartony nebo jednotné pytle opakovaně selže na stočeném kabelu, což způsobí chyby umístění, které se hromadí v nestabilních nákladech palet a vyžadují ruční zásah k nápravě.

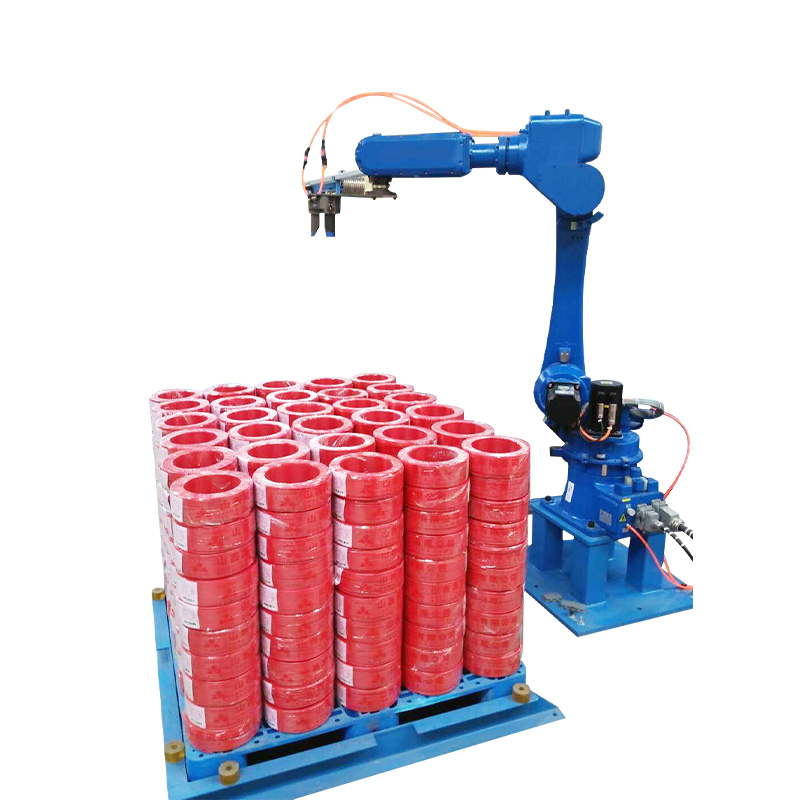

Dva dominantní přístupy EOAT pro paletizaci vinutých kabelů jsou svěrací chapadla a vidlicové zvedáky. Svěrací chapadla vyvíjejí boční tlak ze dvou nebo více čel čelistí, aby držely cívku během přenosu – účinné pro cívky s konzistentním vnějším průměrem a materiálem pláště dostatečně tuhým, aby odolal deformaci při upínací síle. Vidlicové zvedáky vkládají dva nebo více hrotů pod cívku a zvedají se zespodu, což je přirozeně shovívavější pro variaci vnějšího průměru, ale vyžaduje, aby cívka byla umístěna ve známé výšce nad povrchem dopravníku, a vyžaduje dostatečnou vůli pod cívkou pro vložení hrotů. Pro prostředí se smíšenými produkty s vnějšími průměry kabelů od 8 mm do 60 mm na stejné paletizační buňce nabízí hybridní nástroj s nastavitelnou šířkou svorky a výsuvnou spodní podpěrou nejširší rozsah kompatibility za cenu vyšší složitosti nástrojů a delší doby přechodu mezi řadami produktů.

Shanghai Yessjet Precise Machinery Co., Ltd. vyvíjí specifikace EOAT jako součást Inteligentní stohovač robotů proces návrhu systému, počínaje maticí užitečného zatížení, která dokumentuje rozsah vnějšího průměru cívky, rozsah hmotnosti cívky, tvrdost materiálu pláště a konfiguraci páskování pro každý kabelový produkt, který zákazník zamýšlí provozovat. Tato matice řídí jak mechanickou konstrukci nástroje, tak trajektorii programu robota, protože těžší cívka nebo větší vnější průměr vyžaduje jiný nájezdový úhel a profil zpomalení, aby byla zachována přesnost umístění v toleranci ±5 mm, kterou většina paletových vzorů vyžaduje pro stabilní stohování.

Programování vzorů palet: Statické vzory vs. Adaptivní logika vrstvy

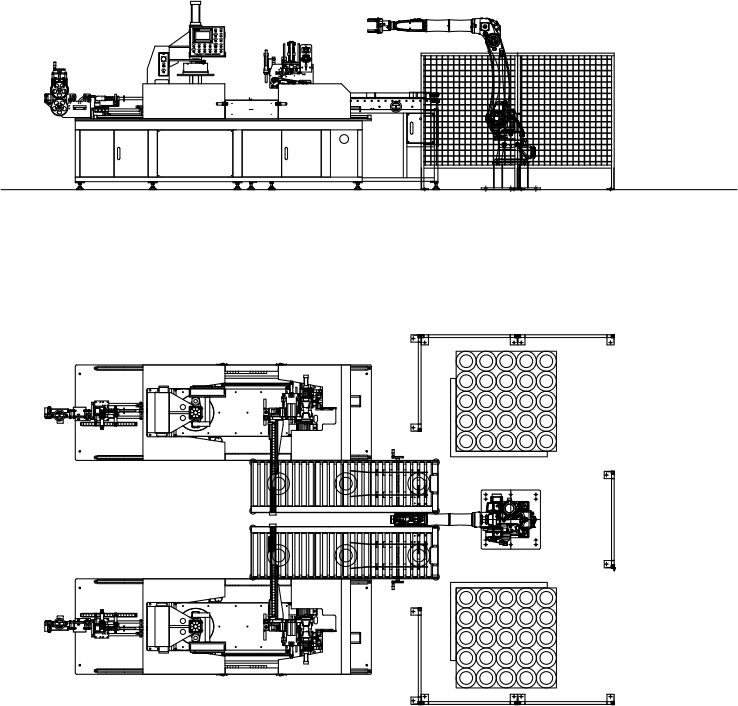

Programování paletového vzoru v an Inteligentní stohovací robotické rameno Systém je pro kulaté svitkové produkty složitější než pro pravoúhlé kartony, protože kruhy se nemozaikují efektivně a správa mezer mezi svitky určuje jak stabilitu palety, tak efektivní hustotu užitečného zatížení na paletu. Programování statického vzoru – kde každá vrstva sleduje předem definovanou mřížku umístění cívek – se snadno implementuje a poskytuje předvídatelné výsledky pro jeden produkt. Statické vzory se však stávají problémem v prostředích se smíšeným produktem, kde se vnější průměr cívky v různých cyklech liší, protože vzor optimalizovaný pro cívku s vnější průměrem 200 mm zanechá nadměrné mezery nebo způsobí rušení kontaktu cívky s cívkou, když se linka přepne na produkt s vnější průměrem 240 mm bez úpravy vzoru.

Adaptivní logika vrstvy to řeší výpočtem mřížky umístění za běhu na základě skutečného vnějšího průměru cívky změřeného kamerovým systémem nebo zadaného prostřednictvím rozhraní správy receptur. Řídicí jednotka robota určuje, kolik cívek se vejde na vrstvu při aktuálním vnějšího průměru, vypočítává optimální rozteč řádků a sloupců pro vystředění vzoru ve stopě palety a dynamicky generuje trasové body pro každý pohyb umístění. Tento přístup eliminuje potřebu udržovat knihovnu statických vzorů pro každou SKU produktu – knihovnu, která se v praxi stává nepraktickou a stává se zátěží pro údržbu, jak jsou uváděny nové kabelové produkty.

Porovnání vzorových přístupů podle produkčního prostředí

Vzory vzájemného spojení vrstev – kde jsou alternativní vrstvy otočeny o 90 stupňů nebo posunuty o polovinu rozteče svitků – výrazně zlepšují stabilitu palet u kulatých svitků, které nemají ploché čelo, aby se zabránilo bočnímu posuvu. Implementace blokování vrstev v systému adaptivních vzorů vyžaduje, aby řídicí jednotka robota sledovala aktuální číslo vrstvy a aplikovala správný posun rotace na vypočítanou mřížku, což je logický krok, který lze snadno implementovat, ale v základních systémech se statickým vzorem se často vynechává, protože vyžaduje složitější programování vzoru, než k němuž jsou operátoři obvykle vyškoleni.

Analýza doby cyklu: Kde inteligentní robotické stohovací systémy ztrácejí čas v reálné produkci

Doby cyklů udávané dodavatelem pro inteligentní robotický stohovač jsou téměř vždy měřeny za ideálních podmínek: jedna velikost svitku, předem umístěná v pevném vstupním bodě, umístěná na prázdnou paletu v pevné výšce, bez událostí výměny palety. Reálné doby výrobních cyklů jsou trvale o 15–30 % delší než tyto uváděné hodnoty kvůli faktorům, které jsou přítomny při každé směně výroby, ale chybí ve srovnávacím testu: kolísání polohy svitku na podávacím dopravníku, růst výšky palety s hromaděním vrstev, prostoje při výměně palet a občasné opětovné vychystávání, když svitek není správně usazen při prvním pokusu o umístění.

Největší obnovitelnou časovou ztrátou u většiny instalací inteligentního stohovacího robotického ramene je sekvence výměny palet – čas mezi tím, kdy robot umístí poslední svitek na plnou paletu a prvním umístěním na novou prázdnou paletu. Ruční výměna palet pomocí vysokozdvižného vozíku obvykle trvá 60–120 sekund; během tohoto okna se předřazená navíjecí linka buď zastaví, nebo shromáždí cívky na vyrovnávacím dopravníku, který nemusí mít dostatečnou kapacitu pro dlouhou sekvenci výměny. Automatizované zásobníky palet – které předem umístí prázdnou paletu pod pracovní obálku robota, zatímco se aktuální paleta stále plní – zkracují mezeru při výměně na 10–20 sekund a eliminují závislost na dostupnosti vysokozdvižného vozíku, který je v zařízeních s více linkami často sdíleným zdrojem, který vytváří konflikty v plánování.

• Umístění podávacího dopravníku: Variace polohy cívky o ±30 mm na vstupním dopravníku přidává 0,3–0,8 sekundy na cyklus odběru u systému naváděného zrakem, který provádí korekci polohy – při 500 odběrech za směnu to představuje 2,5–6,5 minut kumulativní ztráty času
• Kompenzace výšky palety: Každá následující vrstva zvedne bod umístění o výšku stohu cívek; robot musí u horních vrstev urazit delší vertikální vzdálenost, přičemž přidává 0,2–0,5 sekundy na umístění ve srovnání s cyklem na spodní vrstvě – tento efekt se spojuje přes celou paletu 6–8 vrstev
• Znovu vybrat události: Cívky, které nejsou správně usazeny po prvním pokusu o umístění, vyžadují, aby robot zvedl, přemístil a znovu umístil – sekvence, která trvá 3–8 sekund a vyskytuje se rychlostí 1–3 % z celkového počtu odběrů v systémech bez senzorů pro potvrzení umístění
• Rušení páskování ocasu: Uvolněné ocasy popruhu na nedokonale přivázaných cívkách mohou při umístění rušit sousední cívky, což vyžaduje 2–5 sekundovou prodlevu, aby se koncovka usadila, než robot cívku uvolní – problém, který se vrací zpět k upstreamovací páskovací stanici spíše než k robotovi samotnému.

Integrace systému vidění v buňkách robotického paletizátoru: Kalibrace a řízení driftu

Systémy robotických paletizátorů naváděné zrakem v prostředí výroby kabelů čelí problémům s kalibrací, které se liší od typických aplikací průmyslového vidění, protože pracovní prostředí kombinuje vibrace ze sousedních strojů, proměnlivé okolní osvětlení z pohybu mostového jeřábu a vlastnosti povrchu produktu – páskové cívky s reflexním páskovým materiálem a matným nebo pololesklým povrchem pláště – které vytvářejí nekonzistentní kontrast obrazu v závislosti na úhlu osvětlení a barvě pláště. Systém počítačového vidění kalibrovaný ráno při stabilním osvětlení továrny může při střední směně vykazovat chyby polohy 5–15 mm, pokud stíny mostového jeřábu nebo vibrace sousedního zařízení posunuly efektivní výpočet těžiště obrazu.

Nejúčinnějším přístupem ke zvládání odchylky kalibrace zraku ve výrobních prostředích je kombinace pevného strukturovaného osvětlení v zorném poli – nezávislé na okolním osvětlení továrny – a pravidelné rutiny ověřování kalibrace v průběhu cyklu. Strukturované osvětlení, typicky kruhové světlo nebo lineární tyčové světlo namontované na držáku kamery, zajišťuje, že geometrie osvětlení je konstantní bez ohledu na okolní podmínky. Kontrola kalibrace v cyklu zahrnuje robot periodicky vybírání referenčního cíle ve známé poloze a porovnávání hlášené polohy systému vidění se známou pozemní pravdou; odchylky nad prahovou hodnotou spustí automatickou rekalibrační rutinu před pokračováním výroby.

Tepelný drift je sekundárním problémem kalibrace v zařízeních bez regulace klimatu. Montážní držák kamery a základna robota se během dne tepelně roztahují a posouvají prostorový vztah mezi rámem kamery a rámem světa robota o zlomky milimetru, které se kumulují do chyb umístění 3–8 mm při nejvyšší odpolední teplotě. Kompenzace tepelného driftu vyžaduje buď korekci teplotního koeficientu v transformační matici mezi robotem a kamerou – odvozenou z kalibračního běhu při více teplotách – nebo pevnou montážní strukturu kamery z invarové slitiny, která minimalizuje tepelnou roztažnost. Většina výrobních zařízení to řeší pragmaticky rozšířením tolerance umístění ve vzoru palety, aby absorbovala rozsah posunu, a akceptuje mírné snížení hustoty palet výměnou za odstranění zátěže spojené s údržbou kalibrace.

Bezpečnostní architektura v inteligentním stohování článků robotického ramene: Za bezpečnostním plotem

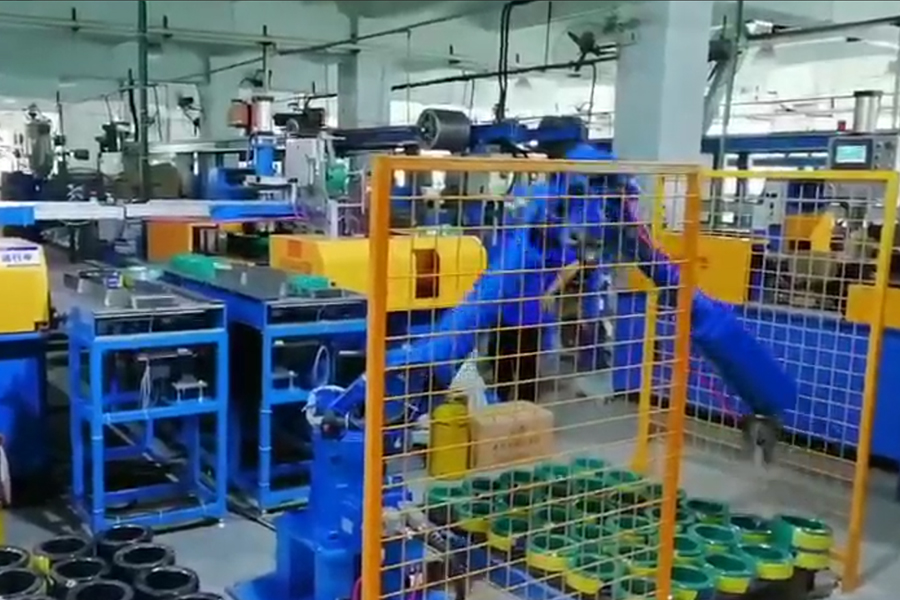

Tradiční bezpečnostní architektura pro průmyslové robotické buňky se opírá o fyzický obvodový plot s propojenými přístupovými branami – řešení, které je efektivní, ale vytváří provozní tření v zařízeních, kde operátoři potřebují častý přístup k pracovnímu prostoru robota pro odstraňování zaseknutých cívek, kontrolu kvality palet nebo správu ocasů popruhů. U vysokovýkonných kabelových paletizačních operací častá přerušení oplocení výrazně snižují efektivní dobu provozuschopnosti systému, protože každý vstup branou spouští úplné bezpečnostní zastavení a vyžaduje záměrnou sekvenci restartu, než se obnoví výroba. Kumulativní efekt v průběhu výrobní směny může představovat 5–10 % z celkového dostupného času, čímž je kompenzována část úspor práce, kterou bylo nainstalováno inteligentní stohovací robotické rameno.

Moderní instalace inteligentních robotických stohovačů stále více využívají kolaborativní bezpečnostní architektury, které nahrazují nebo doplňují obvodový plot o plošné skenery, bezpečnostní systémy vidění a režimy robotů s omezenou silou. Plošné skenery – laserová bezpečnostní zařízení namontovaná na úrovni podlahy – definují konfigurovatelné bezpečnostní zóny v rámci pracovního prostoru robota. Když operátor vstoupí do definované zóny, robot sníží na bezpečnou sníženou rychlost (typicky 250 mm/s nebo méně, podle ISO/TS 15066), místo aby se úplně zastavil, což umožňuje omezenou koexistenci člověka a robota pro kontrolu a drobné zásahy bez úplného zastavení výroby. Úplné zastavení je stále spuštěno, pokud operátor pronikne do vnitřní zóny vyloučení kolem aktivní oblasti pick-and-place.

• Monitorované zastavení s hodnocením bezpečnosti (SRMS): Robot se zastaví a drží pozici, když operátor vstoupí do monitorované zóny; výroba se automaticky obnoví, když operátor odejde – není potřeba ruční restart, což zkracuje prostoje přístupové události na dobu průchodu zónou
• Sledování rychlosti a separace (SSM): Robot neustále snižuje rychlost, jak se operátor přibližuje, vypočítanou v reálném čase z měření vzdálenosti skeneru – nejbližší vzdálenost přiblížení určuje, zda robot zpomalí na nízkou rychlost, sníženou rychlost nebo ochranné zastavení
• Omezení výkonu a síly (PFL): PFL, který je k dispozici na platformách kolaborativních robotů, omezuje sílu, kterou může rameno robota vyvinout při kontaktu – vhodné pro aplikace s cívkami kabelů s nižším užitečným zatížením, kde je hmotnost cívky v rozsahu užitečného zatížení kolaborativního robota (obvykle do 16 kg u současných platforem pro spolupráci)
• Integrace Safety PLC: Všechny bezpečnostní funkce – zóny skeneru oblasti, blokování bran, obvody nouzového zastavení a bezpečnostní vstupy robota – by měly být řízeny prostřednictvím vyhrazeného bezpečnostního PLC (s hodnocením SIL 2 nebo PLe) spíše než prostřednictvím standardního PLC stroje, což zajišťuje, že bezpečnostní logiku nelze neúmyslně změnit během změn receptury nebo programu.

Společnost Shanghai Yessjet Precise Machinery Co., Ltd., založená v roce 2002 v Šanghaji a rozšířená založením společnosti Jiangsu Yessjet Precise Machinery Co., Ltd. v Yixingu v roce 2017, navrhuje bezpečnostní architektury robotických paletizátorů v souladu s požadavky ISO 10218-2 a GB 11291 od počáteční fáze systému. Konfigurace bezpečnostní zóny, analýza přístupové frekvence a návrh procedury restartu jsou zdokumentovány během přejímacího testu v továrně a ověřeny na místě během uvádění do provozu – zajišťuje, že bezpečnostní architektura, jak je nainstalována, odpovídá skutečnému pracovnímu postupu operátora v zařízení zákazníka spíše než teoretickému vzoru přístupu předpokládanému během fáze návrhu.
