Automatický stroj na označování kabelů: Označování cívek kabelů a vodítko podavače štítků

Na lince na výrobu kabelů běžící na plnou kapacitu se jediná etiketovací stanice s jedním operátorem může stát úzkým hrdlem, které omezuje propustnost v celé balicí sekvenci. Ruční označování cívek kabelů je pomalé, nekonzistentní a – když je operátor unavený nebo roztěkaný – náchylné k křivým umístěním, vynechaným cívkám a bublání štítků, které si vynucuje přepracování. Pro výrobce kabelů, kteří škálují objem výroby, není odstranění ručního označování preferovanou kvalitou. Je to požadavek výrobního inženýrství.

Tato příručka pokrývá tři technologie v centru této automatizace: automatický stroj na označování kabelů , kabelový podavač štítků a konkrétní pracovní postup značení cívek kabelu na integrované montážní lince.

Proč ruční značení cívek kabelů selhává v měřítku

Problémy s ručním označováním cívek kabelů se stanou měřitelnými, jakmile objem výroby dosáhne bodu, kdy rychlost označování, nikoli rychlost navíjení, určuje výstupní rychlost linky.

Nekonzistentní umístění. Samolepicí štítek nalepený ručně na boční stranu cívky závisí zcela na pozornosti operátora a úhlu úchopu. Poloha štítku se mezi cívkami liší o centimetry. Nekonzistentní umístění na hotovém výrobku určeném k vystavení v maloobchodě nebo k automatickému skenování znamená, že čárové kódy se nedají spolehlivě naskenovat a v konečné fázi výroby je narušen profesionální vzhled, který odráží kvalitu výrobku.

Závislost na práci a akumulace nákladů. Jednotliví operátoři štítkování představují fixní mzdové náklady, které se lineárně mění s objemem výroby. Při výstupních výkonech nad 300–500 svitků za směnu vyžaduje jediná etiketovací stanice obvykle jednoho operátora na plný úvazek, jehož jediným produktivním výstupem je umístění etiket – funkce, která negeneruje žádnou přidanou hodnotu nad rámec toho, co dokáže dodat automatizované zařízení za zlomek jednotkových nákladů.

Riziko úzkého hrdla v integrovaných linkách. Když jsou navíjení, balení a etiketování sekvenční operace na souvislé lince, nejpomalejší stanice určuje výstupní rychlost celého systému. Ruční označování trvale omezuje propustnost, protože rychlost lidské aplikace není synchronizována s rychlostí navíjení stroje. Výsledkem je buď akumulace vyrovnávací paměti před etiketovací stanicí, nebo záměrné zpomalení linky, aby odpovídalo tempu operátora – obojí snižuje efektivní výstup investičního vybavení s mnohem vyššími jednotkovými náklady než samotný krok etiketování.

Co je podavač štítků kabelů

Podavač kabelových štítků je vyhrazené automatizační zařízení, které vydává předem vyrobené samolepicí štítky a aplikuje je na boční stranu kabelové cívky, která prochází etiketovací stanicí na montážní lince. Zařízení indexuje štítky z role, odlupuje podložku a aplikuje každý štítek na definovanou pozici na cívce s konzistentní orientací a tlakem – bez zapojení operátora.

Klíčovým rozdílem mezi podavačem kabelových štítků a univerzálním strojem na štítkování drátu je cíl aplikace. Obecné stroje na etiketování drátu jsou navrženy tak, aby obalovaly etikety kolem válcového povrchu jednotlivých řad drátu – etiketu nanášejí podélně podél drátu. Naproti tomu podavač štítků kabelů nanáší štítky na ploché boční čelo hotové cívky — povrch viditelný, když cívka stojí vzpřímeně nebo vystavená na polici. Toto je požadavek na označování specifický pro výrobu balených kabelových cívek a vyžaduje jinou geometrii podávání, jiný úhel zobrazení štítku a jinou přesnost polohy vzhledem k okraji cívky.

Yessjet's Samolepky kabelů Podavač štítků pro štítkování cívek montážní linky je zkonstruován speciálně pro tuto aplikaci: předem vyrobené samolepicí etikety jsou automaticky podávány a aplikovány na stranu cívky na pohyblivé montážní lince bez nutnosti ručního ovládání na etiketovací stanici.

Jak fungují automatické stroje na označování kabelů na montážní lince

Automatický stroj na etiketování kabelů integrovaný do linky na balení svitků funguje jako synchronizovaná stanice v rámci celkové sekvence linky. Pochopení integrační logiky objasňuje jak to, co stroj může dělat, tak jaké podmínky před a po proudu vyžaduje, aby správně fungoval.

Mechanismus podávání a odlepování role etiket. Stroj drží roli předtištěných samolepicích etiket na vřetenu. Mechanismus podávání poháněný krokovým motorem posouvá etiketový pásek řízenou rychlostí. V místě odlupování se podložka ostře ohýbá kolem okraje desky, což způsobí, že se štítek oddělí od podložky a předloží se lícem nahoru pro aplikaci. Vložka je poté převinuta na navíjecí cívku, čímž se pracovní plocha udržuje bez odpadního materiálu.

Detekce a spouštění cívky. Senzor – typicky fotoelektrický spínač umístěný na vstupu do etiketovací stanice – detekuje příchod každé cívky na dopravník. Detekční signál spustí cyklus nanášení etikety: etiketa se posune do aplikační polohy a přitlačí na boční stranu cívky v okamžiku, kdy cívka dosáhne definovaného bodu etiketování. Časování spouště je nastavitelné pro synchronizaci s rychlostí dopravníku, což zajišťuje konzistentní umístění štítků bez ohledu na malé změny rychlosti dopravníku.

Aplikační tlak a přizpůsobivost. Štítek se nanáší podložkou nebo válečkem, který jej rovnoměrně přitiskne na čelo cívky. Rovnoměrný kontaktní tlak po celé ploše štítku je kritický pro zabránění zvednutí okraje, vzduchových bublin a částečné adheze – což jsou běžné vady při ruční aplikaci. Konzistentní aplikační tlak je jednou z hlavních kvalitativních výhod automatického podávání etiket oproti ruční aplikaci.

Ubytování délky štítku. Různé kabelové produkty vyžadují různé formáty štítků – štítky s čárovým kódem, štítky s informacemi o produktu, štítky s bezpečnostním varováním – které se liší délkou tisku. Správně specifikovaný automatický stroj na etiketování kabelů pojme definovaný rozsah délek etiket bez mechanického nastavování pro každý formát. Rozsah délek štítků určuje, jakou směs kabelových produktů může stroj obsluhovat bez výměny nástrojů.

Označení cívek kabelu: Technické parametry, na kterých záleží

Výběr automatického stroje na označování kabelů pro aplikaci na straně cívek vyžaduje vyhodnocení parametrů, které jsou specifické pro úkol označování cívek a které se liší od parametrů relevantních pro aplikace inline označování vodičů.

Specifikace přesnosti polohy ±1 mm si zaslouží zvláštní pozornost. U cívek nesoucích tištěné čárové kódy přesnost umístění štítků přímo ovlivňuje rychlost skenování prvního čtení na výstupních kontrolních bodech a při příjmu zákazníků. Štítek nesprávně umístěný o více než 2–3 mm od očekávané pozice na čele cívky může způsobit selhání vyrovnání skeneru v automatizovaných přijímacích systémech a spustit manuální zásah přesně ve fázi dodavatelského řetězce, kde automatizace poskytuje největší hodnotu.

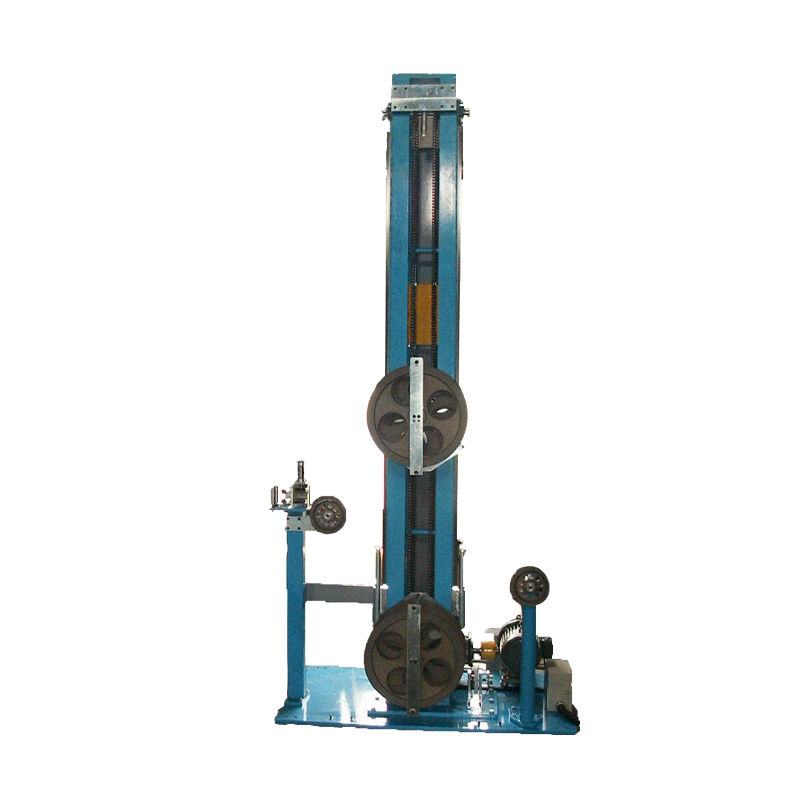

Úplný přehled o řadě příslušenství, které podporuje pracovní postupy výroby kabelů, naleznete v celé řadě příslušenství pro výrobu drátěných kabelů pokrývající řešení skladování, etiketování, řízení napětí, dopravy a navíjecích hlav.

Klíčové výhody automatizace procesu označování cívek kabelů

Skříň pro automatické stroje na označování kabelů ve výrobě svitků je postavena na měřitelných výsledcích napříč čtyřmi dimenzemi: práce, kvalita, rychlost a sledovatelnost.

Snížení mzdových nákladů. Odstranění specializovaného operátora etiketování z linky eliminuje opakující se mzdové náklady na směnu. Průmyslová data o automatizaci etiketování naznačují, že společnosti automatizující etiketovací stanice mohou snížit související mzdové náklady na etiketovacích linkách až o 30 % . U velkoobjemové výroby kabelů s vícesměnami se to spojuje do významných ročních úspor oproti kapitálovým nákladům na automatizované zařízení.

Konzistentní kvalita u každé cívky. Automatizovaná aplikace eliminuje variabilitu způsobenou únavou operátora, změnami směn a individuálními rozdíly v technice. Každá cívka obdrží štítek na stejné pozici, se stejným aplikačním tlakem, bez ohledu na objem výroby nebo dobu směny. Tato konzistence je důležitá jak pro vzhled hotového produktu, tak pro spolehlivost následného snímání čárových kódů.

Synchronizace rychlosti linky. Podavač kabelových štítků pracuje rychlostí určenou rychlostí dopravníku výrobní linky, nikoli fyzickou kapacitou lidského operátora. Tím se odstraňuje etiketování jako překážka omezující propustnost a umožňuje využití plné výstupní kapacity předřazeného navíjecího a balícího zařízení bez omezování rychlosti na etiketovací stanici.

Sledovatelnost a podpora identifikace. Konzistentní, strojově aplikované štítky nesou čárový kód, QR kód nebo údaje o sekvenčním číslování, které umožňují sledovatelnost produktu od balicí linky až po distribuci ke koncovému zákazníkovi. Pro výrobce kabelů, kteří dodávají zákazníkům v průmyslu, stavebnictví nebo datové infrastruktuře, kde je identifikace kabelu požadavkem projektové specifikace, strojně aplikované štítky poskytují konzistenci štítků, kterou ruční aplikace nemůže spolehlivě zajistit při objemu výroby.

Integrace s výrobní linkou pro širší kabely

Kabelový podavač štítků poskytuje svou plnou hodnotu, je-li integrován jako jedna stanice v rámci kompletní automatizované balicí sekvence, spíše než provozován jako samostatné zařízení. Typická sekvence balicí linky do svitků – navíjení, vázání nebo balení, etiketování a přeprava na paletizaci – je navržena tak, aby plynula, přičemž každá stanice předává hotový produkt další bez ruční manipulace mezi jednotlivými fázemi.

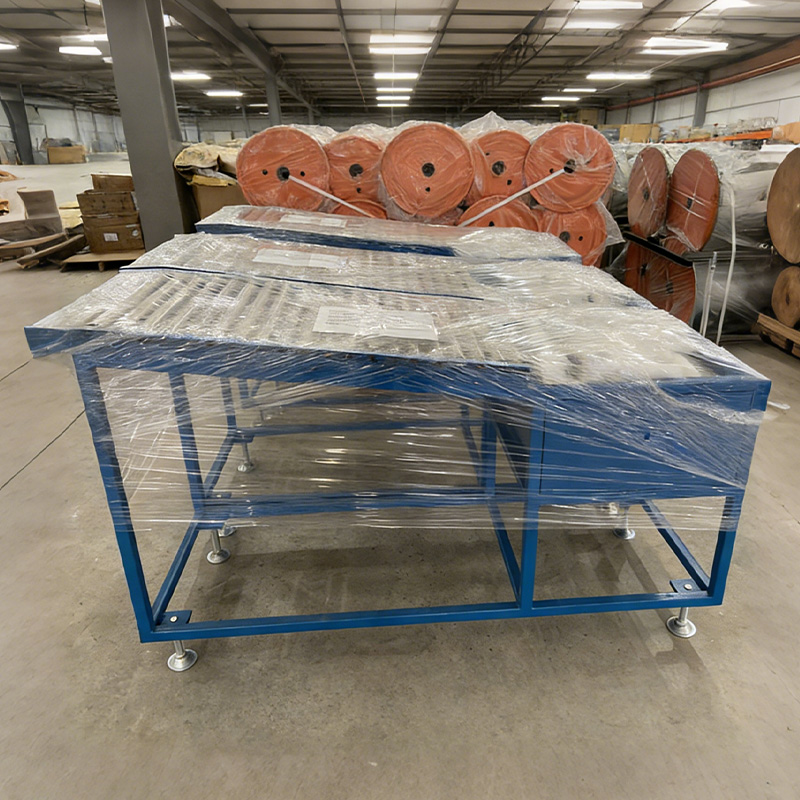

V tomto pořadí je etiketovací stanice umístěna mezi zařízením pro balení svitků a výstupním dopravníkem. Svitek přichází zabalený a svázaný, prochází stanicí podavače štítků, kde se automaticky aplikuje boční štítek, a pokračuje na dopravník ke sběru nebo paletizaci. Celá sekvence od vytvoření svitku po označený hotový produkt probíhá bez zásahu operátora na jakékoli stanici.

Yessjet's plně automatické navíjecí a balicí zařízení je navržen s ohledem na tuto integraci. Navíjecí, balicí a vázací stroje v této produktové řadě produkují hotové svitky v rozměrech a konzistenci požadované pro spolehlivou automatickou aplikaci etiket ve směru toku – cívky jednotného průměru a geometrie plochého čela jsou předpokladem pro konzistentní umístění etiket ±1 mm. Pokud je podavač štítků dodáván společně se svinovacím a balicím zařízením od stejného výrobce, specifikace rozhraní, výšky dopravníku a geometrie podávání svitků jsou koordinovány spíše designem, než aby vyžadovaly zakázkovou integrační práci na místě.

Pro výrobce kabelů, kteří plánují nebo modernizují kompletní výrobní linky – od vytlačování přes navíjení, balení, etiketování a paletizaci – Yessjet's kompletní řešení výroby kabelů na klíč pokrýt celou sekvenci zařízení pomocí koordinovaného návrhu, podpory instalace a služeb uvádění do provozu, aby bylo zajištěno, že každá stanice na lince bude od prvního dne fungovat jako integrovaný systém.
