Co je to automatický stroj na navíjení a balení kabelů?

An automatický stroj na navíjení a ovinování kabelů spojuje dva tradičně oddělené výrobní kroky – svinutí drátu nebo kabelu do kruhového svazku a zajištění tohoto svazku balicím nebo vázacím materiálem – do jediného kontinuálního automatizovaného procesu. Jakmile stroj dokončí svitek přednastavené délky, okamžitě ho přenese do integrované vázací nebo balicí stanice, kde se bez ručního zásahu mezi dvěma operacemi aplikuje PP páska, papírová páska, tkaná páska, stretch fólie nebo teplem smrštitelná manžeta.

Tato integrace je to, co odlišuje navíjecí a balicí stroj od samostatného navíječe: není třeba, aby obsluha zvedala hotové svitky, přenášela je na samostatný vázací stůl a ručně nanášela pásku. Celá sekvence – podávání, měření, navíjení, řezání, přenášení a balení – probíhá automaticky pod řízením PLC, což umožňuje jednomu operátneboovi dohlížet na více strojních linek současně.

Obalové materiály: Porovnání PP pásky, papírové pásky a tkané pásky

Volba obalového materiálu významně ovlivňuje vzhled hotové cívky, ochranný výkon a cenu. Automatické navíjecí a ovinovací stroje jsou navrženy tak, aby zvládly více typů pásek pomocí jednoduché výměny materiálu, ale každý materiál má vlastnosti, díky kterým se lépe hodí pro konkrétní aplikace:

Při výběru balicího materiálu pro instalaci nového stroje vezměte v úvahu nejen primární produkt, ale také jakékoli sekundární produkty, o jejichž provoz může být stroj v budoucnu požádán. Stroje, které dokážou manipulovat s PP páskou, papírovou páskou a tkanou páskou přes běžnou balicí hlavu – bez nutnosti úplné mechanické výměny – nabízejí největší dlouhodobou flexibilitu. naše plně automatický navíjecí a ovinovací stroj je navržen tak, aby vyhovoval více typům balicích materiálů s minimální dobou výměny.

Role systému uspořádání kabelů servomotoru

Vizuální kvalita hotové kabelové cívky závisí téměř výhradně na tom, co se děje během navíjení: jak přesně je každý závit kabelu položen vedle předchozího, jak přesně mění směr posuvu na okraji cívky a jak konzistentně jsou tyto parametry udržovány na tisících cívkách během výrobního cyklu. Toto je místo systém uspořádání kabelů servomotoru — nazývaný také servo pojezdový systém — poskytuje měřitelnou kvalitativní výhodu oproti strojům využívajícím mechanické vačkové pohony nebo krokové motory.

V servopohonu řízeném posuvném systému pohybuje nezávislý servomotor kabelovým vedením podél osy navíjecí hlavy rychlostí a stoupáním vypočítaným v reálném čase z polohy navíjecího vřetena. Protože servoregulátor dostává nepřetržitou zpětnou vazbu o poloze jak z kodéru vřetena, tak z kodéru posuvné osy, může okamžitě upravit pohyb vedení kabelu, aby kompenzoval změny rychlosti, tolerance průměru kabelu a změny směru na okrajích cívky. Výsledkem je povrch cívky, kde každá vrstva leží rovná a rovnoběžná, bez mezer, překrytí nebo nahromadění hran, které jsou charakteristické pro mechanicky procházející stroje.

Praktický přínos přesahuje estetiku. Úhledná, pevně navinutá cívka:

• Během vázání a balení si zachovává svůj kruhový tvar a vytváří jednotný hotový balík, který se efektivně stohuje na paletách.
• Snižuje riziko poškození kabelu během vyhazování a přenášení cívky, protože uvolněná nebo špatně navinutá cívka se s větší pravděpodobností zachytí o součásti stroje.
• Poskytuje koncovému zákazníkovi kvalitnější vzhled – zvláště důležitý u produktů určených pro maloobchod a značkových kabelových vedení.
• Zajišťuje předvídatelné rozměry svitků (vnitřní průměr, vnější průměr, výška), které jsou v souladu s parametry receptury uloženými v PLC, což umožňuje následným paletizačním robotům a dopravníkům spolehlivě manipulovat s každou cívkou.

Parametry pojezdu serva – rozteč, bod obratu a rychlost přechodu vrstvy – jsou uloženy jako součást každého receptu kabelu v HMI stroje. Při přepínání mezi velikostmi kabelů operátor vybere nový recept a servosystém se automaticky překonfiguruje, čímž odpadá ruční nastavování vyžadované u strojů s vačkou.

Automatická detekce chyb a poplachové systémy

Plně automatický navíjecí a balicí stroj pracující ve dvou nebo třech směnách bez neustálé pozornosti operátora musí být schopen detekovat vlastní chybové stavy a reagovat bez lidského pozorování. Automatická detekce chyb není proto volitelným doplňkem, ale základním bezpečnostním a produktivním prvkem jakékoli seriózní navíjecí linky.

Moderní automatické navíjecí stroje obsahují vícenásobné senzorové systémy detekce chyb, které fungují paralelně:

• Detekce přerušení kabelu: Snímač napětí nebo napínací válec detekuje ztrátu napětí posuvu, ke které dochází, když se přívodní kabel přetrhne nebo vyčerpá. Stroj okamžitě zastaví navíjecí vřeteno, čímž zabrání vytvoření svitku o částečné délce, který by prošel strojem jako zmetkový výrobek.
• Alarm chyby délky: Pokud se naměřená délka kabelu odchýlí od přednastavené hodnoty nad konfigurovatelnou toleranci – obvykle způsobenou prokluzem dávkovacího kola nebo poruchou snímače – stroj označí postiženou cívku a zastaví se pro kontrolu operátorem, než cívku uvolní do vázací stanice.
• Detekce závady frézy: Pokud se řezacímu mechanismu nepodaří dokončit čistý řez během naprogramované doby cyklu, stroj se zastaví a spustí alarm, místo aby se pokusil kabel mechanicky přetrhnout, což by poškodilo izolaci a zaseklo řezací hlavu.
• Spotřeba vázacího/obalového materiálu: Když se PP páska, papírová páska nebo role tkané pásky blíží vyčerpání, senzor spustí varovný alarm nedostatku materiálu, takže operátor může vložit novou roli během přirozené pauzy stroje, čímž se zabrání selhání vazby při dalším cyklu navíjení.
• Porucha servopohonu: PLC monitoruje stavový výstup servopohonů ovládajících vřeteno a pojezdové osy. Porucha měniče – způsobená přehřátím, nadproudem nebo ztrátou enkodéru – spustí okamžité řízené zastavení a alarm, který chrání jak hardware měniče, tak navíjený kabel.

Všechny poruchové události jsou zaznamenávány do HMI s časovým razítkem a chybovým kódem, což personálu údržby poskytuje diagnostický záznam pro identifikaci opakujících se problémů a plánování opravné údržby dříve, než dojde k neplánované odstávce.

Plně automatické navíjení, vázání a balení: Pochopení třífázového procesu

Nejvýkonnější stroje na současném trhu integrují tři různé balicí kroky do jediné souvislé linky: navíjení, vázání a balení. Pochopení toho, co každá fáze přispívá k hotovému produktu, pomáhá při specifikaci správné konfigurace stroje pro vaše výrobní požadavky:

• Navíjení: Drát nebo kabel se navíjí na trn, aby vytvořil kruhový svazek o předem nastaveném vnitřním průměru, vnějším průměru a délce. Servo pojezdový systém zajišťuje čisté a uspořádané navíjení. Tato fáze určuje rozměrovou přesnost a strukturální integritu cívky.
• Vazba: Po vysunutí cívky z vřetena se na definovaných místech po obvodu cívky aplikuje jeden nebo více vázacích pásků – obvykle PP páska nebo tkaná páska, aby se zabránilo jejímu rozmotání během manipulace a přepravy. Vázací stroje mohou aplikovat dva až čtyři pásky na cívku v jednom automatickém cyklu, přičemž napětí pásky je řízeno, aby se zabránilo deformaci profilu cívky.
• Balení: Samostatná balicí hlava aplikuje vnější ochrannou vrstvu – strečová fólie, spirálově vinutá PP páska nebo pouzdro z tepelně smrštitelné hadičky – která poskytuje povrchu cívky prach, vlhkost a mechanickou ochranu. Ovíjecí stanice obíhá kolem cívky nebo otáčí cívkou kolem stacionárního dávkovače pásky v závislosti na konstrukci stroje.

V třístupňové integrované lince jsou navíjecí, vázací a balicí stanice propojeny dopravníky a synchronizovány nadřazeným PLC, takže každá stanice zpracovává vždy současně jinou cívku. Tento postup zřetězení zachovává propustnost ekvivalentní nejpomalejší stanici na lince – obvykle vázání – bez nutnosti ukládání do vyrovnávací paměti mezi fázemi. Prozkoumejte naše plně automatický svinovací vázací a ovinovací stroj pro kompletní specifikace linky.

Řízení PLC a správa receptur pro víceproduktová zařízení

Výrobce kabelů, který provozuje více typů produktů na jedné navíjecí a balicí lince, čelí zásadní výzvě: každá velikost kabelu, specifikace cívky a požadavky na balení vyžadují jiné parametry stroje – rychlost vřetene, rozteč pojezdu, délku řezu, polohy vázacího popruhu a překrytí ovinování. Ruční zadávání parametrů při každém přepnutí je časově náročné a náchylné k chybám.

Moderní automatické navíjecí a balicí stroje to řeší Správa receptur na bázi PLC . Každá jedinečná kombinace typu kabelu a specifikace cívky je uložena jako očíslovaný recept v HMI. Typický stroj pojme 50 až 100 nebo více receptů. Na začátku výrobního cyklu pro jiný produkt zvolí operátor na dotykové obrazovce vhodný recept a stroj automaticky použije všechny uložené parametry – rozměry cívky, délku kabelu, rozteč pojezdu, polohy vázání, překrytí balení – bez dalšího ručního nastavování.

Řízení receptur má měřitelný dopad na efektivitu přechodu na euro. Změna ručního zadávání parametrů, která na starším stroji trvá 15 až 20 minut, se u systému řízeného recepturou zkrátí na méně než dvě minuty, což umožňuje výrobcům kabelů pružněji reagovat na malé výrobní zakázky a časté změny produktového mixu, aniž by museli absorbovat nadměrné náklady na prostoje při přestavbě.

Výběr správného automatického navíjecího a ovinovacího stroje: Kontrolní seznam klíčových specifikací

Než požádáte o cenovou nabídku nebo se zavážete ke koupi stroje, projděte si následující kontrolní seznam specifikací, abyste se ujistili, že zařízení, které vyberete, bude splňovat vaše současné a předpokládané výrobní požadavky:

• Rozsah vnějších průměrů kabelu — minimální a maximální vnější průměr u všech typů kabelů určených pro stroj
• Vnitřní průměr cívky — požadovaný vnitřní průměr (průměry); potvrďte, zda je potřeba více velikostí trnu a dobu potřebnou k výměně trnu
• Vnější průměr a výška cívky — maximální rozměry hotové cívky, které může stroj pojmout a čistě vysunout
• Rozsah délky kabelu — minimální a maximální přednastavené délky cívek; potvrďte specifikaci přesnosti délky
• Rychlost výroby — požadovaný počet svitků za hodinu; potvrďte, zda je nutná online synchronizace s nadřazeným zařízením
• Typy obalových materiálů — potvrďte, s jakou PP páskou, papírovou páskou, tkanou páskou, stretch fólií nebo teplem smrštitelnou fólií musí stroj zvládnout
• Posuv serva — potvrdit zahrnutí systému uspořádání kabelů servomotoru spíše než vačkového nebo krokového pohonu
• Automatická detekce závad — ověřte pokrytí alarmem pro přerušení kabelu, chybu délky, chybu frézy, házení materiálu a chyby pohonu

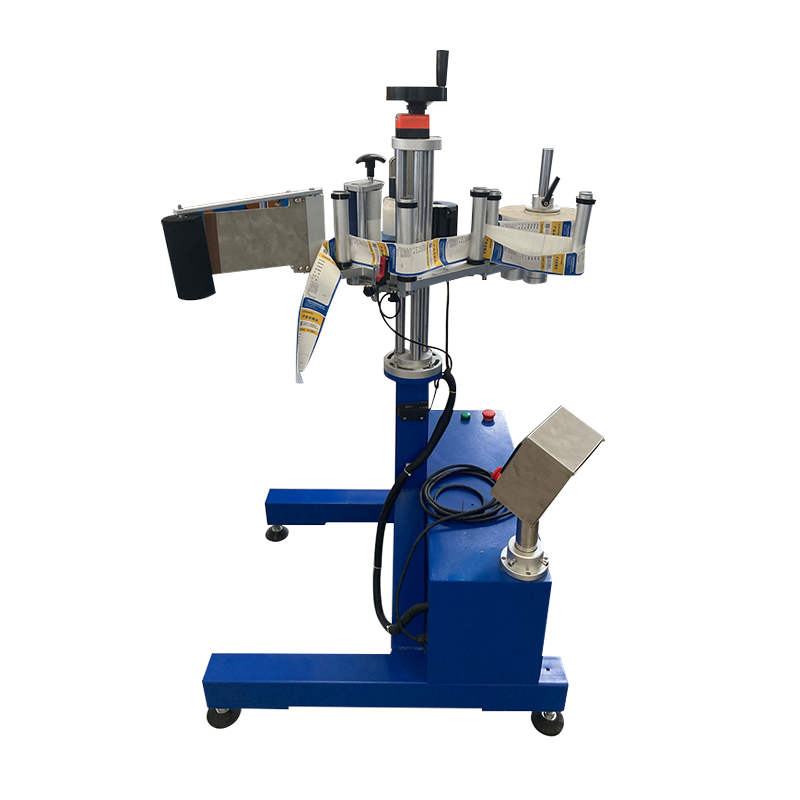

• Následná integrace — v případě potřeby potvrdit kompatibilitu rozhraní s etiketovacími, paletizačními nebo dopravníkovými systémy
• Napájení a půdorys — ověřit dostupnost požadovaného napájecího zdroje a to, že stroj vyhovuje přidělené podlahové ploše, včetně prostor pro přístup k údržbě

Pro pomoc při práci s těmito specifikacemi pro vaše produkční prostředí navštivte naše sortiment navíjecích strojů or plně automatické balicí zařízení stránky pro podrobné technické parametry a obraťte se na náš technický tým, který vám poskytne doporučení na míru.
